Rotasystem Profan HVLS PF5

Rotasystem HVLS 5

Beschreibung / Funktion

Der Rotasystem Profan HVLS 5 mit 5 Rotorblättern ist eine wirtschaftliche HVLS-Lösung  und wird mit Permanentmagnet-Motor geliefert. Die Montage erfolgt als Deckenmontage.


Profan HVLS 5 mit permanentMagnet motor

Modeltyp

Rotor

Ø (mm)

Drehz.

U/min

Leistung

(KW)

Lärm-emission (dBA)

Luftstrom

(m³/Std)

abg. Fläche

(m²)

Gewicht

(kg)

PF 5 ALS08

 2450  100 0,4 <48 65500  320 42,2
PF 5 ALS10  3050  100  0,4 <48 127000  452  46,5
PF 5 ALS12  3660  100  0,75 <48 220000  615  61,5
PF 5 ALS14  4270  100  0,75 <48 348000  710  65,8
PF 5 ALS16  4880  75  1,2 <48  390000  803  89,1
PF 5 ALS18  5500  75  1,2 <48  558000  1025  93,3
PF 5 ALS20  6100  60  1,5 <48  609000  1255  114
PF 5 ALS22  6700  60  1,5 <48  807000  1665  115,7
PF 5 ALS24  7300  60  1,5 <48 1043000  1962  122,5

Profan HVLS 5 Sicherheit


Großer Wirkungsgrad

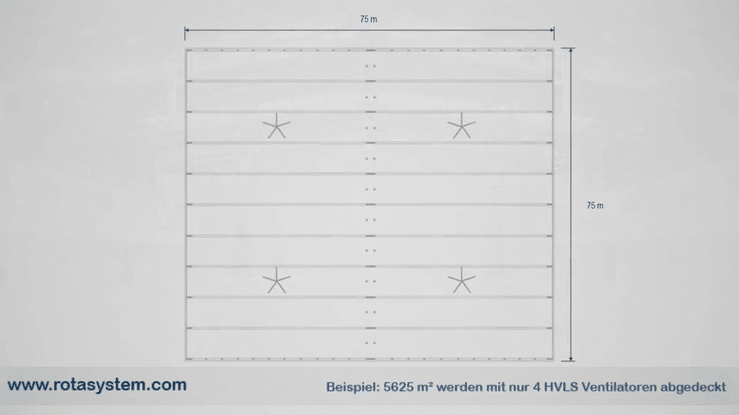

Rotasystem HVLS Abdeckbereich

Standardsteuerung

Rotasystem HVLS Ventilator Schaltschrank







Die Aktivierung der Ventilatoren erfolgt über einen am Schaltschrank verbauten Ein|Aus-Schalter. Die Drehzahlvorgabe erfolgt über ein in der Schaltschranktüre verbautes Potentiometer.

Wahlweise kann ein Schaltschrank je Ventilator mit Steuerung geliefert werden oder mehrere Ventilatoren in einem Schaltschrank mit Steuerung je Ventilator.


Temperaturregelung

Rotasystem HVLS Ventilator Temperaturausgleichsregelung

Regelung erfolgt über Temperaturvoreinstellung.



Referenzinstalltionen PF5
