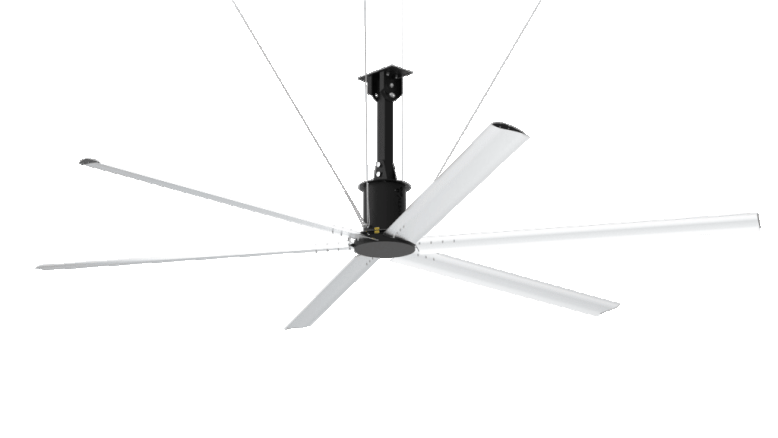

Rotasystem Profan HVLS 6
Beschreibung / Funktion
Der Rotasystem Profan 6 mit 6 Rotorblättern bietet eine breite Palette von Rotordurchmessern und wird mit AC-Motor geliefert. Die Montage erfolgt als Deckenmontage mit patentierter 3-fach Sicherung.
Profan 6 HVLS mit permanent AC-Magnet motor
| Modeltyp |
Rotor Ø (mm) |
Drehz. U/min |
Leistung (KW) |
Verb. (KWh) |
Kraft (Nm) |
Strom (A) |
Luftstrom (m/s) |
abg. Fläche (m²) |
abg. Fläche Ø (m) |
Gewicht (kg) |
|
Profan 6 P8 |
2440 | 100 | 0,27 | 0,16 | 26 | 1,5 | 28 | 380 | 22 | 70 |
| Profan 6 P10 | 3050 | 80 | 0,27 | 0,18 | 26 | 1,8 | 40 | 590 | 27 | 75 |
| Profan 6 P12 | 3660 | 75 | 0,27 | 0,26 | 26 | 1,9 | 47 | 760 | 31 | 80 |
| Profan 6 P14 | 4270 | 70 | 0,54 | 0,43 | 52 | 3,1 | 62 | 930 | 34 | 93 |
| Profan 6 P16 | 4880 | 65 | 0,61 | 0,55 | 90 | 3,8 | 76 | 1130 | 38 | 108 |
| Profan 6 P18 | 5490 | 65 | 0,82 | 0,60 | 120 | 3,8 | 86 | 1310 | 41 | 127 |
| Profan 6 P20 | 6100 | 60 | 0,82 | 0,71 | 120 | 4,1 | 107 | 1490 | 44 | 134 |
| Profan 6 P22 | 6710 | 60 | 1,16 | 0,92 | 170 | 5,5 | 132 | 1750 | 47 | 150 |
| Profan 6 P24 | 7320 | 60 | 1,16 | 1,02 | 170 | 6,0 | 167 | 2050 | 51 | 155 |
Aufbau PF6
Potentiometersteuerung
Die Aktivierung der Ventilatoren erfolgt über einen am Schaltschrank verbauten Ein|Aus-Schalter. Die Drehzahlvorgabe erfolgt über ein in der Schaltschranktüre verbautes Potentiometer.
Wahlweise kann ein Schaltschrank je Ventilator mit Steuerung geliefert werden oder mehrere Ventilatoren in einem Schaltschrank mit Steuerung je Ventilator.
IR Funkfernbedienung
Über eine IR-Funkfernbedienung können 1-6 Ventilatoren aktiviert und dektiviert werden. Die Drehzahlvorgabe erfolgt über ein im Schaltschrank verbautes Potentiometer je Ventilator.

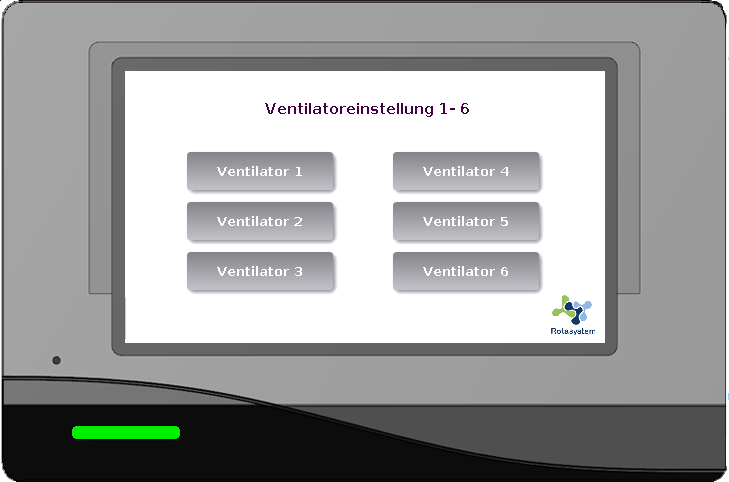

Touchscreen
Ein oder mehrere Ventilatoren können per Touchscreen manuell aktiviert und eingestellt werden. Der Betriebszustand wird angezeigt.
Temperaturregelung
Regelung über Temperaturausgleichsregelung. Die Temperatur im Deckenbereich und die Temperatur auf Kopf- bzw. Arbeitshöhe wird erfasst und automatisch durch den Ventilator ausgeglichen. Betrieb im Handmodus und im Automatikmodus per Touchscreen möglich.
Optional kann über ein CMI Modem eine Anbindung auf Handy, Tablett oder PC generiert werden.
